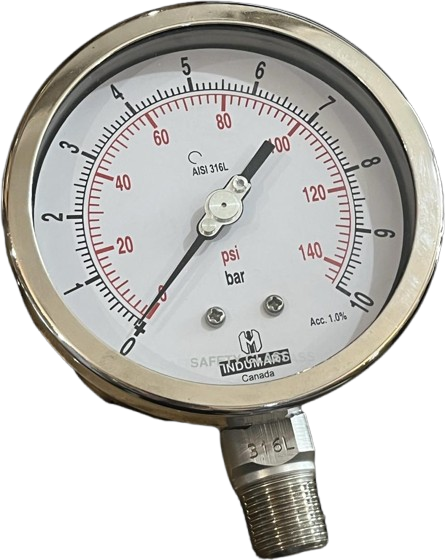

مانومتر (گیج فشار) ایندومارت

در گیج‌های فشار ایندومارت تمام مدل‌هایی که با بدنه تمام استیل ارائه می‌شوند (از جمله سری P22)، خاصیت‌هایی نظیر مقاومت بالا در برابر محیط‌های شیمیایی دارند. به دلیل سبک طراحی و استفاده از متریال ویژه در ساخت این سری از گیج‌ها ویژگی‌های منحصر به فردی از خود نشان داده‌اند که می‌توان به طول عمر بالای دستگاه‌ها، دقت بالا و اعلام نتایج دقیق، مقاومت در برابر گرد و غبار اشاره داشت.

 حسگر این فشارسنج از نوع بوردون تیوب بوده و به صورت استاندارد از استیل 316 می‌باشد. اما با توجه به فضای استفاده و نوع نیاز کاربر امکان استفاده از K400  monel به جای استیل در قسمت‌های (wetted part) هم وجود دارد. آلیاژ مونل ترکیبی از نیکل و مس و مقادیری از دیگر فلزات است که مقاومت بسیار بالاتری نسبت به استیل در محیط‌های خورنده از خود نشان می‌دهد.  از طرفی می‌توان این سری را بر روی پایه‌های فلنج نیز نصب کرد.

کاربردها :

این گیج‌های فشار سنگین ایندومارت از آنجایی که قابلیت پر شدن با روغن را دارند؛ برای استفاده در محیط‌هایی با لرزش، تنش و ضربه‌های شدید و ناگهانی مناسب هستند. وجود یک نوع روغن (سیلیکون یا گلیسیرین) در داخل گیج‌ها به نرم حرکت کردن عقربه کمک می‌کند و تا حد زیادی جلوی ایجاد خطا در اندازه‌گیری فشار را خواهد گرفت.

محدوده اندازه گیری فشار : ( ۰  تا ۰.۶ بار الی ۰ تا ۱۶۰۰ بار )

• ماکزیمم فشار برای صفحه ۵۰, ۶۳ میلی‌متری: ۱۰۰۰ بار
• ماکزیمم فشار برای صفحه ۴۰ میلی‌متری: ۶۰۰ بار

کلاس دقت اندازه گیری :

•  ۲.۵% برای صفحه‌های ۴۰, ۵۰ میلی‌متری
• ۱.۶% برای صفحه ۶۳ میلی‌متری
• ۱.۰% برای صفحه‌های ۱۰۰, ۱۵۰, ۲۰۰, ۲۵۰ میلی‌متری
• ۰.۵% به صورت اختیاری برای صفحه‌های ۱۰۰, ۱۵۰, ۲۰۰, ۲۵۰ میلی‌متری

پورت (کانکشن) فشار:

نوع اتصال: اتصال از پایین (BC)/bottom connection و اتصال از پشت

سایز کانکشن فشار (رزوه) گیج به شرح زیر می باشد :

• 1/8NPT برای صفحه 4 سانتی‌متر
• 1/4NPT  برای صفحه 5 و 6 سانتی‌متر/ (50,63mm)
• 1/2NPT برای صفحه 10، 15، 20 و 25 سانتی‌متر
• BSP Thread

صفحه رویی گیج:

• شیشه (پلکسی برای حالت روغنی) برای صفحه ۴۰, ۵۰ میلی‌متری
• پلکسی برای صفحه ۶۳ میلی‌متری
• شیشه (شیشه نشکن به صورت اختیاری) برای صفحه ۱۰۰, ۱۵۰, ۲۰۰, ۲۵۰ میلی‌متری

حد مجاز دما : ۶۰  درجه سانتی‌گراد

حد مجاز دمای روغن پر کننده :

• برای صفحات ۴۰, ۵۰ میلی‌متری حداکثر دما ۱۸۰ درجه سانتی‌گراد
• برای صفحه ۶۳ میلی‌متری حداکثر دما ۲۷۰ درجه سانتی‌گراد
• برای صفحات ۱۰۰, ۱۵۰ میلی‌متری حداکثر دما ۳۰۰ درجه سانتی‌گراد
• برای صفحات ۲۰۰, ۲۵۰ میلی‌متری حداکثر دما ۲۷۰ درجه سانتی‌گراد
