موتور دمپر هانیول مدل LKS 160 03

 موتور دمپر هانیول مدل LKS 160 03

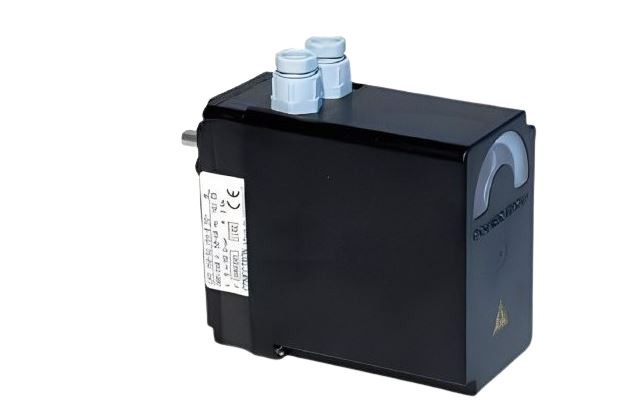

موتور دمپر هانیول مدل LKS 160 03 از سری محرک های الکتریکی LKS 160 برند Honeywell است. این دستگاه برای کنترل دمپر هوای مشعل های چند مرحله ای و مدولار طراحی شده است. مدل مورد نظر با کد فنی LKS 160-03 A 5-5 S2 در مشخصات فنی این سری شناخته می شود. این نسخه با برق 230 ولت کار می کند و محور آن در جهت ساعت گرد می چرخد.

این محرک با استفاده از موتور سنکرون و مجموعه چرخ دنده، نیروی لازم را به محور خروجی انتقال می دهد. محور نیز بادامک های کنترلی را حرکت می دهد تا کلیدهای حدی و کمکی در موقعیت های تعیین شده عمل کنند. کاربر می تواند نقاط عملکرد این کلیدها را تنظیم کند. این قابلیت امکان هماهنگی حرکت دمپر با مراحل کاری مشعل را فراهم می سازد.

ویژگی های موتور دمپر هانیول مدل LKS 160 03

این مدل دمپر موتور برای کنترل دقیق موقعیت دمپر در سیستم احتراق ساخته شده است. ساختار مکانیکی آن امکان تنظیم نقاط توقف را فراهم می کند. همچنین نشانگر موقعیت، بررسی وضعیت محور را برای تکنسین آسان تر می سازد. ترکیب این قابلیت ها، کنترل جریان هوا را در مشعل های صنعتی ساده تر می کند.

موتور سنکرون و انتقال نیرو

موتور سنکرون نیروی چرخشی را تولید می کند و گیربکس آن را به محور خروجی انتقال می دهد. چرخ دنده های مجموعه، حرکت محور را با سازوکار بادامک ها هماهنگ می کنند. این ساختار به موتور دمپر کمک می کند تا موقعیت مورد نیاز را در چرخه کاری مشعل اجرا کند.

زاویه حرکت و زمان عملکرد

موتور دمپر هانیول مدل LKS 160 03 حداکثر زاویه حرکت 90 درجه دارد. نسخه مورد نظر این زاویه را در حدود 5 ثانیه طی می کند. این زمان در فرکانس 50 هرتز مشخص شده است. در فرکانس 60 هرتز، زمان حرکت تقریبا 20 درصد کاهش می یابد.

گشتاور حرکتی

این موتور دمپر گشتاور حرکتی 2.5 نیوتن متر دارد. گشتاور نگهدارنده آن نیز 0.8 نیوتن متر است. این مقادیر به انتخاب درست محرک برای دمپر کمک می کنند. هنگام انتخاب محصول، نیروی مورد نیاز دمپر و شرایط کاری مشعل را نیز بررسی کنید.

کلیدهای حدی و کمکی

این محرک از کلیدهای حدی و کمکی با نقاط عملکرد قابل تنظیم پشتیبانی می کند. بادامک ها موقعیت فعال شدن کلیدها را تعیین می کنند. تکنسین می تواند این نقاط را با توجه به مراحل کاری مشعل تنظیم کند. این قابلیت برای هماهنگی حرکت دمپر با فرمان های کنترلی اهمیت دارد.

بدنه مقاوم و محور فولادی

سازنده برای بدنه از مواد مصنوعی مقاوم در برابر ضربه و حرارت استفاده کرده است. محور محرک نیز از فولاد ساخته شده است. این ترکیب برای تجهیزات صنعتی و محیط های فنی مناسب است. با این حال، دستگاه را نباید در معرض آب، یخ زدگی یا میعان قرار داد.

نشانگر موقعیت و نصب انعطاف پذیر

نشانگر موقعیت، وضعیت چرخش محور را مشخص می کند. این ویژگی هنگام تنظیم و سرویس دستگاه کاربرد دارد. همچنین سازنده امکان نصب محرک را در موقعیت های مختلف فراهم کرده است. تکنسین باید پیش از نصب، فضای کافی و روش اتصال مناسب را بررسی کند.

کاربردهای موتور دمپر هانیول مدل LKS 160 03

موتور دمپر هانیول مدل LKS 160 03 در سیستم هایی کاربرد دارد که به تنظیم مکانیکی جریان هوای احتراق نیاز دارند. این محرک با حرکت دمپر، میزان ورود هوا به محفظه احتراق را کنترل می کند. انتخاب درست آن به نوع مشعل، نیروی مورد نیاز و شیوه کنترل سیستم بستگی دارد.

مشعل های گازسوز

در مشعل های گازسوز، دمپر هوا میزان هوای ورودی را تنظیم می کند. این موتور می تواند حرکت دمپر را با فرمان های کنترلی هماهنگ سازد. تنظیم درست جریان هوا به عملکرد مناسب سیستم احتراق کمک می کند. البته انتخاب محرک باید با مشخصات سازنده مشعل مطابقت داشته باشد.

مشعل های گازوئیل سوز

این مدل از قطعات مشعل و خط گاز برای استفاده در مشعل های گازوئیل سوز نیز طراحی شده است. موتور، محور دمپر را حرکت می دهد و موقعیت آن را تغییر می دهد. این عملکرد به سیستم اجازه می دهد جریان هوای احتراق را متناسب با شرایط کاری تنظیم کند.

مشعل های چند مرحله ای

مشعل های چند مرحله ای برای تغییر ظرفیت کاری به کنترل هماهنگ هوا نیاز دارند. این محرک با کلیدهای قابل تنظیم، امکان تعریف نقاط مشخص برای حرکت دمپر را فراهم می کند. تکنسین می تواند این نقاط را با توجه به طراحی مشعل تنظیم کند.

مشعل های مدولار

در سیستم های مدولار، کنترل کننده ظرفیت مشعل را متناسب با نیاز حرارتی تغییر می دهد. محرک دمپر نیز وظیفه تنظیم موقعیت دریچه هوا را بر عهده دارد. استفاده از موتور مناسب، هماهنگی میان جریان هوا و عملکرد مشعل را بهبود می بخشد.

موتور دمپر هانیول مدل LKS 160 03 برای کنترل دمپر هوای مشعل های چند مرحله ای و مدولار کاربرد دارد. این مدل با ولتاژ 230 ولت کار می کند و زاویه حرکت آن به 90 درجه می رسد. گشتاور حرکتی 2.5 نیوتن متر و زمان حرکت 5 ثانیه، از مشخصات مهم نسخه مورد نظر هستند. برای انتخاب صحیح، جهت چرخش، نیروی مورد نیاز دمپر و سازگاری محرک با مشعل را بررسی کنید.

سوالات متداول درباره موتور دمپر هانیول مدل LKS 160 03

1: موتور دمپر هانیول مدل LKS 160 03 در چه سیستم هایی کاربرد دارد؟

این مدل برای کنترل دمپر هوای مشعل های گازسوز و گازوئیل سوز طراحی شده است. همچنین در مشعل های چند مرحله ای و مدولار کاربرد دارد.

2: ولتاژ کاری موتور دمپر هانیول مدل LKS 160 03 چقدر است؟

این نسخه با ولتاژ نامی 230 ولت و فرکانس 50 یا 60 هرتز کار می کند.

3: زاویه چرخش این موتور دمپر چقدر است؟

حداکثر زاویه حرکت این مدل 90 درجه است. نسخه LKS 160-03 این زاویه را در حدود 5 ثانیه طی می کند.

4: گشتاور موتور دمپر هانیول مدل LKS 160 03 چقدر است؟

گشتاور حرکتی این مدل 2.5 نیوتن متر و گشتاور نگهدارنده آن 0.8 نیوتن متر است.
