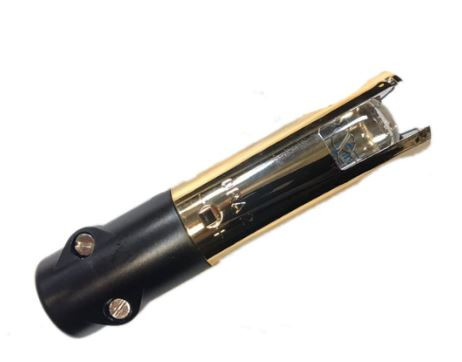

فتوسل زیمنس مدل QRA2

عملکرد فتوسل زیمنس مدل QRA2

در فتوسل QRA2 زیمنس با این نوع نظارت شعله، اشعه ماورابنفش منتشر شده توسط شعله های گاز یا نفت برای تولید سیگنال شعله استفاده میشود.آشکار ساز تابشی متشکل از یک سلول حساس به اشعه ماوراء بنفش با دو الکترود می باشد که در نتیجه روشن شدن مشعل با تابش در محدوده طیفی از 190 تا 270 نانومتر ، جریانی در مدار آشکارساز مشعل، راه اندازی می شود. سلول UV به نور روز یا نور ساطع شده از دیگ بخار واکنش نشان نمی دهد.
این چشم الکتریکی یا فتوسل در داخل محفظه ای در بدنه مشعل طوری نصب می گردد که بتواند داخل شعله را ببیند. در ساختمان فتوسل از نیمه هادی هایی مانند ژرمانیوم استفاده شده است که بر اثر تابش نور الکترون های مدار خارجی تحریک شده و بر طبق خاصیت هدایت پذیری ، جریان برق عبور می کند.
یک فتوسل از صفحه سرامیکی کوچکی که بر روی آن ماده حساس به نور سولفید کادمیوم پوشیده شده و به یک رله متصل شده ، تشکیل شده است.
با برخورد نور به سولفید کادمیوم مقاومت الکتریکی آن بسیار کاهش می یابد. بنابراین وقتی مشعل روشن است، فتوسل نور را دریافت می کند و مقاومت ماده حساس به نور کاهش می یابد و در نتیجه جریان ضعیفی در مدار رله برقرار می شود و وقتی مشعل خاموش می شود و جریانی به فتوسل نمی رسد و مقاومت ماده حساس به نور اضافه می شود و جریانی به رله نمی رسد.

مورد استفاده برای تایمر های زیمنس LFL, LFE, LMG, LFE10

ابعاد فتوسل زیمنس QRA2
