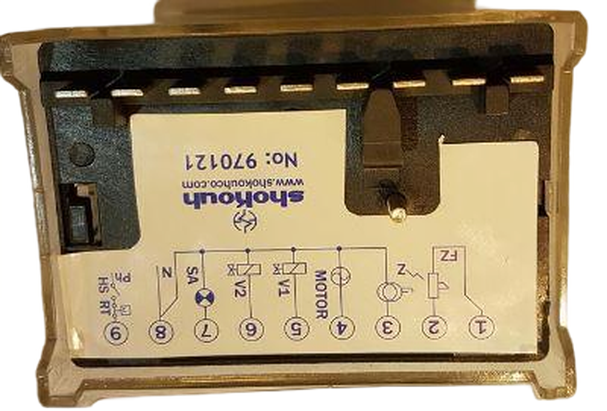

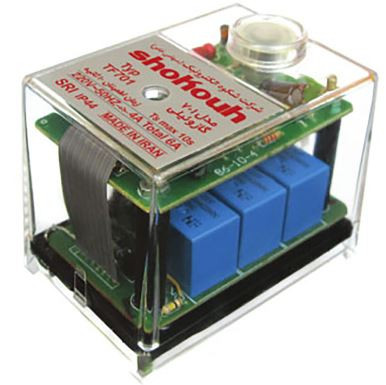

رله گازوئیلی شکوه مدل TF701

ویژگی های رله گازوئیلی شکوه مدل TF701

• ولتاژ ورودی: 220 ولت (180 تا 250 ولت)
• حداکثر جریان خروجی از هر پایه: 4A (در مجموع 6A)
• دمای کار مناسب: 10- تا 60+ درجه سانتی گراد
• توان مصرفی: 3 ولت امپر
• زمان تخلیه اولیه: 12 ثانیه
• زمان جرقه زنی اولیه: 12 ثانیه
• جریان یونیزاسیون: 5 میکرو آمپر
• فیوز: سریع (10A) یا کند (6A)
• زمان اطمینان: 10 ثانیه
• تشخیص گر شعله: چشم فتوسل FZ711 و FZ711S
• زمان تاخیر شیر دوم :24 ثانیه
• مدل نصب: اختیاری
• وزن : 180 گرم

نکات مهم قبل از بکارگیری رله گازوئیلی شکوه مدل TF701

• قبل از به کارگیری، سیم بندی را حتماً چک کنیم. وجود اشتباه و نقص در سیم کشی و سیم بندی می تواند خطرناک باشد و صدمات جبران ناپذیری به بار آورد.
• دقت شود که در صورتی که رله کنترلر 811 جایگزین رله دیگری (غیر از 811) می شود ممکن است لازم شود که سیم کشی را تغییر داد.
• توجه داشته باشید هنگام استفاده از کنترلر پیچ اتصال محکم شده باشد تا از اتصال کامل کنترلر به پایه رله مطمئن شویم .
• استفاده از فیوز مناسب مطابق با مشخصات فنی کنترلر ضروری است. و اینکه فیوزهای اصلی باید به گونه ای انتخاب شوند که قبل از رسیدن جریان به مقادیر نامی موجود در مشخصات فنی رله، عمل کنند و برق را قطع نمایند. در غیر اینصورت در زمان رخداد اتصال کوتاه در هر قسمت از تجهیزات مشعل، ممکن است صدمات بسیار شدیدی به کنترلر، قطعات مشعل یا کاربر وارد شود.
• هر کنترلر باید حداقل یک مرتبه در 24 ساعت خاموش گردد.
• برای نصب و جا بجایی رله کنترلر باید حتماً سوئیچ اصلی برق قطع باشد و مشعل از سیستم تغذیه جدا باشد.
• از بازکردن یا تعمیر کنترلر اکیدا خودداری نمایید.

عیب یابی رله گازوئیلی شکوه مدل TF701

مشکل 1: راه اندازی نشدن مشعل

راه حل:

• بررسی اتصال برق
• بررسی وضعیت فیوزها
• ترموستات در حالت OFF است
• پرشر گاز در حالت OFF است.
• بررسی سیم بندی ها
• فن آسیب دیده یا اتصالات فن مثل خازن راه انداز آسیب دیده یا خارج از مدار است.
• سیم کشی پایه اشتباه است.
• آلودگی پین های 9 یا 8 یا 4 پایه

مشکل 2: کنترلر بلافاصله پس از راه اندازی مشعل، به فاز خطا می رود:

راه حل:

• ممکن است بین پین های 2 و 8 یا 2 و بدنه مشعل اتصال کوتاه ایجاد شده باشد.
• ممکن است سنسور UVZ آسیب دیده باشد یا اتصال کوتاه رخ داده باشد.
• قفل ریست را چک کنید ( دکمه ریست را فقط 1 مرتبه فشار دهید )
• ولتاژ تغذیه کمتر از 180 ولت است.

مشکل 3: کنترلر پس از راه اندازی و طی زمان تخلیه، شیر سوخت را باز می کند اما شعله تشکیل نمی شود

راه حل:

• بررسی کابل های اتصال برق ورودی به ترانس جرقه
• پین 3 و 8 پایه از لحاظ سلامت و عدم آلودگی بررسی شود تا از اتصال مناسب اطمینان حاصل گردد.
• فرمان رله به ترانس جرقه در زمان تخلیه بررسی شود. (برقدار شدن پین شماره 3 پایه در زمان تخلیه چک شود.)
• کابلهای ولتاژ-قوی خروجی ترانس جرقه چک شود. بررسی کابلها باید از لحاظ سلامت و کیفیت و عایق بندی ، رعایت فاصله شعاعی 1 سانتی متر نسبت یکدیگر و فاصله بیش از یک سانتی متر از هرگونه فلز و دیواره مشعل چک شود.
• به هیچ عنوان نباید دوکابل ولتاژقوی جرقه در کنار یکدیگر باشند.
• طول کابل های ولتاژ قوی ترانس جرقه در مجموع نباید از یک متر بیشتر شود.
• فاصله نوک الکترود های جرقه بیش از حد استاندارد است (برای مشعل های گازی 3 میلی متر)
• عایق بندی و یا جنس الکترود های جرقه و یا کیفیت کابل های الکترود جرقه مناسب نیست.
• ترانس مشعل از لحاظ قدرت و سلامت در زمان تخلیه بررسی شود. (نورو صدا در زمان جرقه )
• نازل سوخت و جهت درست انتشار سوخت طبق کاتالوگ مشعل مربوطه بررسی شود
• تنظیم دریچه هوا
• بررسی خروجی دیگ و مشعل و تهویه و دودکش.
• بررسی رگولاتور گاز
• بررسی وجود سوخت

مشکل 4: کنترلر پس از راه اندازی و طی زمان تخلیه، شیر سوخت را باز می کند، شعله تشکیل می شود اما پس از طی زمان اطمینان به فاز خطا می رود.

راه حل:

• نازل سوخت و جهت درست انتشار سوخت با کاتالوگ مشعل مربوطه هماهنگ باشد.
• تنظیم دریچه هوا
• بررسی خروجی دیگ و مشعل و تهویه و دودکش
• احتمال آلودگی پین 2 پایه یا مسیر آن تا سنسور UVZ آلودگی
• ارت قطع است یا بدنه مشعل به ارت استاندارد متصل نشده است.
• سنسور UVZ آسیب دیده یا کابل آن قطع شده (مسیر پین 2 و 8 تا سنسور شعله چک شود)
• سنسور UVZ به گونه ای نا مناسب در مشعل قرار گرفته که شعله را نمی بیند و یا آلوده شده.
• بررسی کیفیت شعله
• بررسی دودکش

مشکل 5: پس از تشکیل شعله و طی مدت زمان خاصی کنترلر به فاز خطا می رود.

• در مشعل گازسوز گاهی به دلیل افت فشار ناگهانی گاز (مثلا ناشی از روشن شدن مشعل دیگری در فاصله نزدیک) این اتفاق می افتد.
• چک نازل سوخت و جهت درست انتشار سوخت هماهنگ با کاتالوگ مشعل مربوطه
• تنظیم دریچه هوا
• خروجی دیگ و مشعل و تهویه و دودکش بررسی شود.
• پین 2 پایه یا مسیر آن تا سنسور UVZ آلودگی دارد.
• ارت قطع است یا بدنه مشعل به ارت استاندارد متصل نشده است.
• سنسور UVZآسیب دیده یا کابل آن قطع شده (مسیر پین 2 و 8 تا سنسور شعله چک شود)
• سنسور UVZ به گونه ای نا مناسب در مشعل قرار گرفته که شعله را نمی بیند و یا آلوده شده.
• بررسی کیفیت شعله
• بررسی دودکش
• بررسی ولتاژ برق

شرایط گارانتی رله گازوئیلی شکوه مدل TF701

تعویض ونصب و سرویس باید توسط افراد متخصص و مجاز انجام گیرد.

شرایطی که باعث لغو گارانتی رله می شود عبارتند از:

• عدم داشتن کارت گارانتی و برچسب کف
• سوختگی، خرابی و تغییر شکل به علت قرارگیری در حرارت بیش از حد یا ولتاژ بیشتر از حد استاندارد
• ضربه شدن ضربه های شدید مکانیکی
• دستکاری و تعمیر مدار رله و باز شدن قاب
• سیم بندی غیر اصولی یا اشتباه در مشعل که باعث سوختن قسمتی از مدار داخلی رله شود.( مثلا پایه 8 و9 با 1 و 2 جابجا بسته شده باشد یا پین 4 یا 5 یا 6 به بدنه یا زمین اتصال کوتاه شده باشد.)
• خرابی موتور مشعل مثل تاخیر در راه اندازی یا خرابی خازن آن، یا آلوده بودن یا گیر داشتن شفت موتور که موجب افزایش جریان و فشار به رله و سوختن مدار داخلی رله شود.
•
