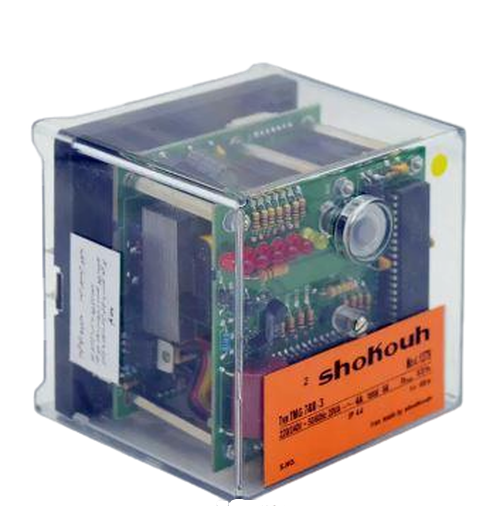

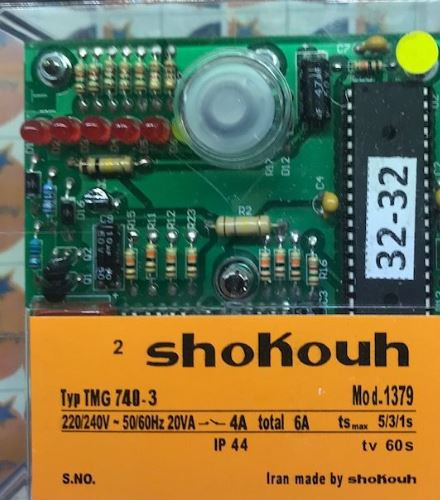

رله TMG740-3 شکوه

رله گازی شکوه مدل TMG740 برای کنترل مشعل های بزرگ به نحوی طراحی شده است که بتواند جایگزین مشابه خارجی با همین نام گردد.

انواع آشکارساز شعله زیر می تواند مورد استفاده قرار گیرد:

• الکترود یونیزاسیون (سوئیچ در موقعیت ION)، که در آن تغذیه اصلی یک اتصال زمین خنثی را فراهم می​کند. مناسب برای مشعل های گازی (جرقه تاثیری بر سیگنال جریان ندارد)

• حسگر UV نوع UVZ780 قرمز (سوئیچ در موقعیت UV) مناسب برای مشعلهای با سوخت گاز، گازوئیل و دوگانه .

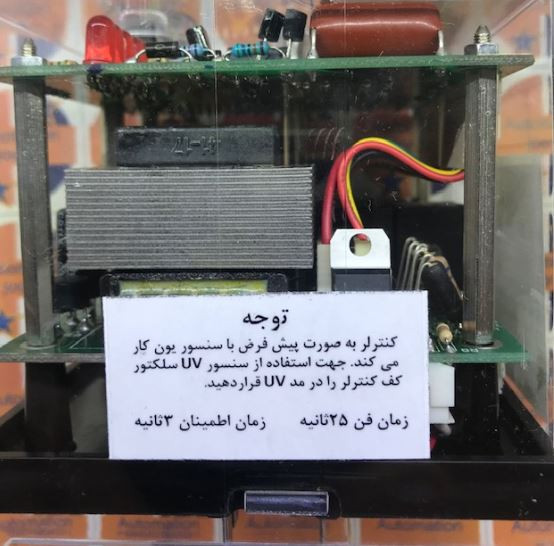

توجه : سوئیچ زیر جعبه با توجه به نوع سنسور متصل شده تنظیم گردد .

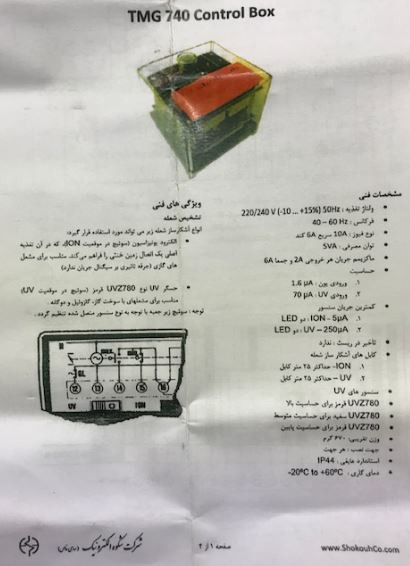

مشخصات فنی رله گازی شکوه مدل TMG740

• ولتاژ تغذیه : ۲۲۰/۲۴۰ V (-10 … +15%)‎ 50Hz
• فرکانس : ۴۰ – ۶۰ Hz
• نوع فیوز : ۱۰A سریع ۶A کند
• توان مصرفی : ۵VA
• ماکزیمم جریان هر خروجی ۲A و جمعا ۶A
• حساسیت
  • ورودی یون : ۱.۶ µA
  • ورودی UV : ۷۰µA
• کمترین جریان سنسور
  • ۵µA – ION : دو LED
  • ۲۵۰µA – UV : دو LED
• تاخیر در ریست : ندارد
• کابل های آشکار ساز شعله
  • ION– حداکثر۵۰ متر کابل
  • UV – حداکثر ۱۰۰ متر کابل
• سنسور های UV
  • UVZ780 قرمز برای حساسیت بالا
  • UVZ780 سفید برای حساسیت متوسط
  • UVZ780 قرمز برای حساسیت پایین
• وزن تقریبی: ۶۷۰ گرم
• جهت نصب : هر جهت
• استاندارد عایقی : IP44
• دمای کاری : -۲۰ºC to +60ºC

رله گازی شکوه مدل TMG740 ساخت کشور ایران می باشد . شرکت شکوه الکترونیک در سال ۱۳۶۶ توسط گروهی از مهندسان الکترونیک تاسیس شد .

در آغاز شرکت برروی تحقیق و توسعه در صنعت الکترونیک متمرکز شد .در سال ۱۳۶۸ ، شرکت شروع به طراحی و ساخت رله های کنترلی مشعل در دو نوع گازی و گازوئیلی کرد . این شرکت در سال ۱۳۷۴ پس از اینکه در بازار ایران جایگاه خوبی بدست آورد شروع به ساخت و توسعه دیگر بخش های مشعل کرد . (مانند ترانس های جرقه، چشم های فتوسل،شیرهای برقی،پایه های رله و…) .

در سال ۱۳۸۴ تبدیل به بزرگترین تولید کننده قطعات مشعل و مشعل های گازی ، گازوئیلی و دوگانه سوز شد . شرکت شکوه الکترونیک با مجموعه ای بزرگ از مهندسان متخصص و کارمندان متعهد با داشتن چندین خط تولید مجهز در فضای کارخانه ، اصلی ترین تولید کننده و تهیه کننده قطعات مشعل در ایران و کشورهای همسایه است .

در سال های اخیر پس تحقیقات فراوان تصمیم به تولید پکیج های گرمایشی شوفاژ دیواری گرفت و در سال 1392 محقق شد .

سیستم کنترل در واقع به مجموعه تجهیزاتی گفته می شود که در شرایط خاصی بتوان به پارامتر های کیفیت و کمیت دست یافت و بتوان از خدمات مطلوبی استفاده کرد .

از پرکاربرد تریت های سیستم کنرل درجه حرارت ، سیستم های کنترل فشار ، سیستم های کنترل رطوبت ، سیستم های کنترل سرعت ، کنترل جریان سیالات ، سیستم های کنترل سطح را می توان اشاره کرد .

این سیستم های کنترل به نمایشگرها ، تجهیزات اندازه گیری تست ، سنسورها و اکچوئیتورها (عمل کننده ها)  تقسیم می شوند.

و با توجه به منبع تغذیه سیستم های کنترلی به انواع الکتریکی ، پنوماتیکی (باد و یا هوای فشرده)، هیدرولیکی (روغن ها) و الکترونیکی تقسیم می شوند .

انواع سنسور های اندازه گیری و کنترل دما : ترموکوپل ها، ترمورزیستنس ، ترمسیستور ، تشعشعی (حساس به مادون قرمز) و ترموستات ها
