شیر برقی یونیدو 1 اینچ

مشخصات فنی شیر برقی یونیدو 1 اینچ

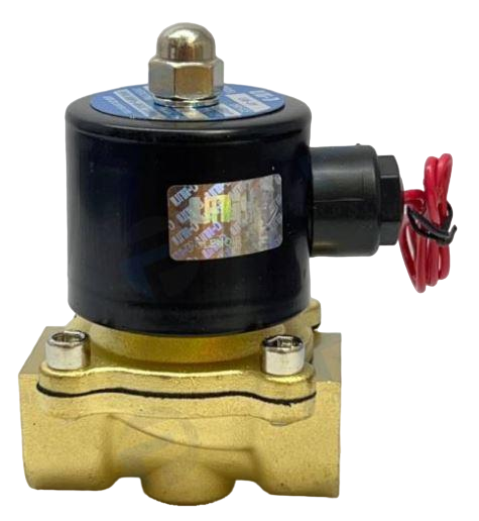

شیر برقی یونیدو 1 اینچ با نام تجاری شیر برقی uni-d امروزه از جمله های شیر برقی آب یونیدو سنولوئیدی پرفروش  بازار است ،این شیر های از سایز 3/8 تا 2 اینچ به صورت دنده ای قابل تحویل بوده شیر برقی unido  از دو قسمت اصلی بوبین و شیر تشکیل شده است که بوبین در بالا و شیر که معمولا از جنس برنج می باشد در پایین قرار گرفته است .این شیر دارای یک سیم پیچ یا بوبین 220 ولت AC  با قطر اوریفیس 25 میلیمتر است ، عمکلرد مدار شیر برقی uni-d سایز 1 اینچ به طور معمل بسته یا NC  یا نرمال کلوز می باشد ،یعنی با ارسال جریان به سیم پیچ این شیر برقی دیافراگم یا EPDM به سمت بالا حرکت می کند و جریان باز می شود یا به عبارتی سوپاپ هنگام اعمال ولتاژ باز می شود  ، شیر برقی آب یونیدی برای فشاهای 0 تا 5 بار و حداکثر دمای 80 درجه سانتیگراد طراحی شده است .شیر برقی یونیدی سایز 1 اینچ دارای مقدار Kv 12 متر مکعب در ساعت است که به معنی دبی 52 گالن در دقیقه با فشار دیفرانسیل 1 بار (برای آب) است. برای محاسبه مقدار دقیقتر پارمتر KV  از فرمول های محاسباتی گفته در این بخش استفاده فرمایید.

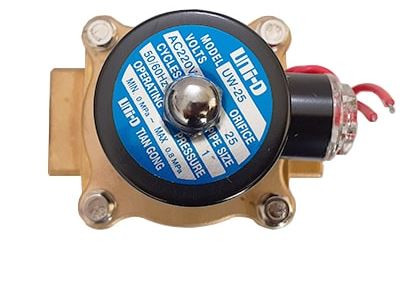

مشخصاتی روی بوبین شیر برقی یونیدو 1 اینچ

1. مدل :w-25
2. سایز دهانه (in): 1
3.  سایز اوریفیس (mm): 25
4. ولتاژ راه اندازی (v) :220
5. فشار کاری (bar):5 بار
6. حالت کارکرد شیر :normally closed
7. دمای کارکرد (c) :-5 تا +80

راهنمای انتخاب و چگونگی عملکرد شیر برقی یونیدو 1 اینچ

1. به طور کلی تمام شیر های برقی به صورت قطع وصلی جریان را در لوله کنترل می کنند ، به عبارت دیگر نحوه بستن و باز کردن جریان در لوله با شیر برقی یونیدو به دلیل نوع بوببن و تحریک دیافراگم آن تدریجی نیست ، کارکرد شیر های برقی بدین صورت می باشد که با ارسال جریان به سیسم پیچ دیافراگم یا EPDM  درون محفظه شیر به سمت بال حرکت کرده و مسیر را باز می کند
2. قبل از انتخاب شیر های برقی UNI-D  حتما دما و فشار کاری و نوع سیال عبوری از شیر را مشخص کرده  زیرا EPDM  دیافراگم درون شیر بسار به پارامتر فشار و دما حساس می باشد
3. شیر های برقی یونیدی سری UW  ازنوع مستقیم و چندگانه و ازنوع دیافراگم متصل می باشند ، همچین این مدل شیر هیا برقی از نوع دو راهه نرمالی کلوز هستند
4. قابل استفاده برای سیال هایی ماند آب ، هوا و روغن های سبک
5. شیر برقی uni-d سایز 1 به راحتی با فشار های کم نیز قابل راه اندازی می باشند

متریال به کار رفته شیر برقی یونیدو 1 اینچ

1. بدنه شیر برقی uni-d یونیدی  سایز 3/4 انوع برنج یا آلیاژ ترکیبی آن می باشد
2. کویل یا سیم پیچ قرار گفته دور  هسته آهنی از جنس مس مخصوص می باشد
3. هسته و فنر درون هسته و تیوب  شیر های برقی یونیدو  از جسن استنلس استیل ساخته شده اند
4. دیافراگم یا EPDM  شیر برقی یونیدو 1 اینچ  با توجه به نوع سایل انتخاب می شوند ولی اصولا از نوع NBR که دارای تاییده و استاندارد هستند می باشند

ملاجظات اجرایی و نصب شیر برقی یونیدو 1 اینچ

1. به طور کلی تمام شیر برقی یونیدو  به آلودگی وکثیف بودن محل نصب بسیار حساس می باشند ، لذا قبل از نصب باید لوله تمیز و عاری از هر گونه آلاینده باشد
2. برای افزایش طول عمر شیر برقی uni-d باید از فیلتر و صافی های Y  شکل قبل از شیر برقی استفاده شود
3. تلورانس ولتاژ ارسالی به بوین شیر های برقی یونیدو باید 10 درصد بالا پایین باشند و دمانه نوسان ولتاژ باعث سوختگی بوبین شیر برقی می شود
4. شیر برقی uni-d باید در مسی روله حتاه به صورت افقی نصب شوند ، نصب این شیر های برقی به صورت عمودی اکیدا ممنوع است
5. شیر برقی یونیدی برای سیال های زیر ممنوعیت نصب دارند :زمانی که دمای سیال یا مایع عبوری بسیار بالا هستند ، سیالات اسیدی و خورنده و مایعاتی با ویسکوزیته بالا
